รอกโซ่มือใช้งานหนักเป็นรอกมือที่ใช้งานง่ายและสะดวกในการพกพา มันแข็งแรงและสวมใส่ได้และมีความปลอดภัยสูง เหมาะสำหรับใช้ในโรงงานเหมืองสถานที่ก่อสร้างท่าเทียบเรือท่าเรือคลังสินค้า ฯลฯ การติดตั้งเครื่องจักรและการยกของสินค้าโดยเฉพาะอย่างยิ่งสำหรับการเปิดและไม่ใช้กำลังไฟฟ้าแสดงให้เห็นถึงความเหนือกว่า
รอกคันโยกมีรุ่น HCB05, HCB10, HCB15, HCB20, HCB30, HCB50, HCB100, HCB200 สำหรับความจุที่แตกต่างกัน 500 กก. 1 ตัน 2 ตัน 3 ตัน 5 ตัน 10 ตัน 20 ตัน
คุณสมบัติ:
- การออกแบบที่กะทัดรัด construction โครงสร้างเหล็กทั้งหมด
- ความสามารถในการยก 2,200 ปอนด์นั้นเพียงพอสำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่
- รอกมือขับเคลื่อนใช้เกียร์แบ่งปันซึ่งทำให้ยกของหนักได้ง่าย
- ตะขอหล่นฟอร์จออกแบบมาให้โค้งงอช้า ๆ เพื่อเตือนการโอเวอร์โหลด
- สร้างขึ้นเพื่อให้ได้มาตรฐานความปลอดภัย CE
หมายเลข i-Lift | 2110601 | 2110602 | 2110603 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |
แบบ | HCB05 | HCB10 | HCB15 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |
ความจุสูงสุด | กิโลกรัม (ปอนด์) | 500(1100) | 1000(2200) | 1500(3300) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) |
ยกสูงมาตรฐาน | มิลลิเมตร (ใน.) | 2500/3000(100/120) | 3000/5000(120/200) | ||||||
ทดสอบโหลด | KN | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 125 | 250 |
ความพยายามในการจัดอันดับความจุ | ยังไม่มีข้อความ | 160 | 310 | 360 | 320 | 360 | 400 | 430 | 430 |
เลขที่ของโหลดโซ่ตก | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
นาทีระยะห่างระหว่าง Hooks H | มิลลิเมตร (ใน.) | 280(11) | 300(12) | 360(14.2) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) |
Dia ของโหลดโซ่ | มิลลิเมตร (ใน.) | O6 * 18 | O6 * 18 | Ø8 * 24 | O6 * 18 | Ø8 * 24 | Ø10 * 30 | Ø10 * 30 | Ø10 * 30 |
(0.2*0.7) | (0.2*0.7) | (0.3*0.9) | (0.2*0.7) | (0.3*0.9) | (0.4*1.2) | (0.4*1.2) | (0.4*1.2) | ||

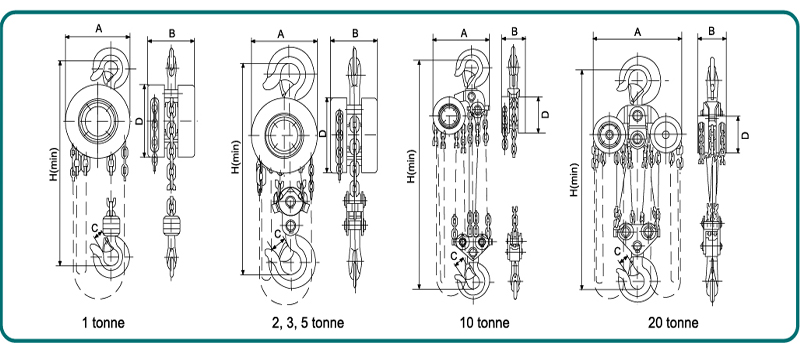

ขนาด | มม. (นิ้ว) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
B มม. (นิ้ว) | 130(5.1) | 122(4.8) | 139(5.6) | 122(4.8) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |
C มม. (นิ้ว) | 24(0.9) | 28(1.1) | 32(1.2) | 34(1.3) | 38(1.5) | 48(1.9) | 62(2.4) | 82(3.2) | |
D มม. (นิ้ว) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
ขั้นตอนการดำเนินงาน:
1. มันเป็นสิ่งต้องห้ามอย่างเคร่งครัดที่จะใช้สายดึงเกิน
2. ห้ามมิให้มีการใช้อำนาจอื่นนอกเหนือจากกำลังคนอย่างเคร่งครัด
3. ก่อนการใช้งานตรวจสอบให้แน่ใจว่าชิ้นส่วนเหมือนเดิมชิ้นส่วนเกียร์และโซ่ยกหล่อลื่นอย่างดีและสภาพที่ไม่ทำงานเป็นปกติ
4. ตรวจสอบว่าตะขอด้านบนและด้านล่างถูกแขวนไว้ก่อนที่จะยกและห่วงโซ่การยกควรจะแขวนในแนวตั้ง จะต้องไม่มีการเชื่อมโยงที่บิดเบี้ยวและเฟรมตะขอด้านล่างของโซ่สองแถวจะต้องไม่ถูกพลิก
5. ผู้ประกอบการควรยืนอยู่ในระนาบเดียวกับล้อกำไลเพื่อแกว่งสร้อยข้อมือเพื่อให้ล้อกำไลหมุนในทิศทางตามเข็มนาฬิกาเพื่อให้น้ำหนักสามารถยกขึ้นได้ เมื่อกำไลกลับด้านน้ำหนักจะลดลงอย่างช้าๆ
6. เมื่อยกของหนักมันเป็นสิ่งต้องห้ามอย่างเคร่งครัดสำหรับบุคลากรที่จะทำงานใด ๆ หรือเดินภายใต้ของหนักเพื่อหลีกเลี่ยงอุบัติเหตุที่สำคัญ
7. ในระหว่างกระบวนการยกไม่ว่าน้ำหนักจะเพิ่มขึ้นหรือลดลงเมื่อดึงสร้อยข้อมือแรงควรจะสม่ำเสมอและอ่อนโยน อย่าใช้แรงมากเกินไปเพื่อหลีกเลี่ยงการกระโดดสร้อยข้อมือหรือแหวนสแน็ป
8. หากผู้ปฏิบัติงานพบว่าแรงดึงสูงกว่าแรงดึงปกติก็ควรหยุดใช้ทันที ป้องกันความเสียหายต่อโครงสร้างภายในเพื่อป้องกันอุบัติเหตุ
9. หลังจากที่ของหนักได้ลงอย่างปลอดภัยแล้วถอดตะขอออกจากโซ่
10. หลังการใช้งานจับเบา ๆ วางไว้ในที่แห้งอากาศถ่ายเทได้สะดวกและใช้น้ำมันหล่อลื่น
